Moduły wyjść

JA-111H-AD-TRB jest modułem umożliwiającym podłączenie dowolnego sterownika do systemu JA-100. Przykładowo umożliwia sterowanie systemem alarmowym przy pomocy czytników biometrii.

• Zasilanie: 12 V (9 - 15 V) poprzez magistralę centrali alarmowej
• Zużycie prądu w trybie awaryjnym (jałowym): 5 mA + zużycie mocy przez urządzenie sterujące
• Zużycie prądu dla wybranych przewodów: 12 mA + zużycie mocy przez urządzenie steujące
• Wymiary: 16 x 30 x 12 mm

• Zasilanie Z centrali alarmowej BUS (9...14 V) 3x bateria NiMh Eneloop 1.2 V AA (1900 mAh)
• Zewnętrzne zasilanie +12 V
• Pobór prądu 60 mA
• Pobór prądu w trakcie czuwania 10 mA
• Puls (1s) 600 mA Cigz 300 mA
• Wymiary 90 × 90 × 35 mm
• Waga 185 g
• Temperatura pracy
• Z bateriami NiMh Eneloop od -10 °C do  +40 °C
• Z bateriami NiCd Od -20 °C do  +40 °C

JA-150N jest bezprzewodowym modułem wyjść PG i nie zajmuje w systemie konkretnego adresu. Posiada jedno przełączalne wyjście przekaźnikowe 10 A/230 V AC (C, NO, NC). Zależnie od ustawienia przełączników jest ono przyporządkowane do 1 z 32 wyjść PG centrali sterującej.

• Zasilanie: 230 V DC
• Maksymalne obciążenie przekaźnika: 16 A/250 V AC

JA-114HN jest modułem magistrali, zapewniającym cztery wejścia przewodowe o regulowanych wartościach EOL, cztery wyjścia sygnału PG z separacją galwaniczną i zasilanie pomocnicze z bezpiecznikiem elektronicznym.

• Zasilanie: 12 V (9 - 15 V) poprzez magistralę centrali alarmowej
• Zużycie prądu w trybie awaryjnym (jałowym): 25 mA + zużycie mocy przez urządzenie sterujące
• Zużycie prądu dla wybranych przewodów: 25 mA + zużycie mocy przez urządzenie steujące
• Maksymalne natężenie dla wyjścia +U (bezpiecznik elektroniczny): 200 mA
• Wymiary: 77 x 40 x 31 mm

AC-160-C to bezprzewodowy moduł wyjścia przekaźnikowego PG. Przypisany jest on do centrali alarmowej serii JA-100 i kopiuje stan wyjścia PG. Przekaźnik można również zamontować jako niezależne urządzenie reagujace na aktywację czujek serii JA-15x. Posiada 5 trybów pracy: kopiowanie statusu, impuls, zmiana statusu, włączenie, blokada.

• Zasilanie: 230 V / 50 Hz
• Pobór prądu dla 230 V AC (min / max): 0.5 W / 1.7 W
• Częstotliwość komunikacji: 868.1 MHz, protokół Jablotron
• Maksymalne napięcie przełączane: 250 V AC
• Wymiary: 18 x 90 x 64 mm

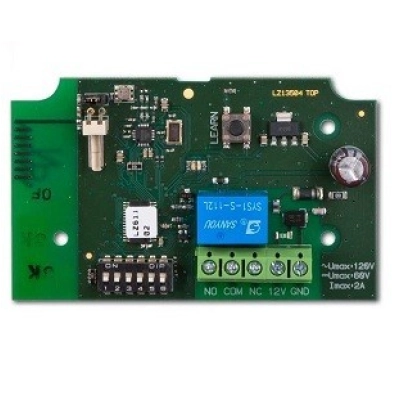

JA-151N jest bezprzewodowym modułem wyjść PG i nie zajmuje w systemie konkretnego adresu. Posiada jedno przełączalne wyjście przekaźnikowe 1 A/24 V DC (C, NO, NC). Zależnie od ustawienia przełączników jest ono przyporządkowane do 1 z 32 wyjść PG centrali sterującej.

• Zasilanie: 12 - 24 V DC
• Maksymalne obciążenie przekaźnika: 1 A/30 V DC

JA-110N jest przewodowym modułem wyjść PG podłączanym do szyny DIN i nie zajmuje w systemie konkretnego adresu. Posiada jedno przełączalne wyjście przekaźnikowe 8 A/230 V AC (NO, NC). Zależnie od ustawienia przełączników jest ono przyporządkowane do 1 z 32 wyjść PG centrali sterującej.

• Zasilanie:12V (od 9 do 15V)
• Maksymalne napięcie połączenia:  250 V AC / 24V DC

• Zużycie prądu dla wybranych przewodów: 10 mA,
• Wymiary: 77 x 40 x 15 mm,
• Zasilanie: 12 V z magistrali centrali,
• Zakres temperatur pracy: od -10°C do +40°C.

• Zasilanie 230V/50 Hz, klasa bezpieczeństwa II.
• Pobór prądu około 0.1 W
• Częstotliwość pracy 868.1 MHz
• Zasięg komunikacji około 300m (teren otwarty)
• Wejście IN: niskie napięcie, odseparowane galwanicznie od sieci, napięcie robocze 5 V zabezpieczenie przed przepięciami, maks 30V DC maks. Długość przewodu  3 m.
• Wejście PU: niskie napięcie, odseparowane galwanicznie od sieci, napięcie robocze 5 V zabezpieczenie przed przepięciami, maks 30V DC maks. Długość przewodu  3 m. kompatybilne z wyjściem impulsowego licznika elektrycznego klasy B zgodnie z normą EN 62053-31
• Wejście TA: wejście do podłączenia przewodu sterującego, maks. 230V AC
• Wymiary 68 × 96 × 18 mm, 1 moduł DIN
• Środowisko pracy zewnętrzne, -20 do +60 °C

• Zużycie energii w trybie awaryjnym: 5 mA/45 mA,
• Wymiary: 70 x 38 x 20 mm,
• Zasilanie: 12 V (9–15 V) z magistrali centrali,
• Zakres temperatur pracy: od 10°C do +40°C.

AC-160-DIN to bezprzewodowy przekaźnik do montażu na szynie DIN. Może być częścią systemu alarmowego JA-100 lub działać w sposób niezależny. Posiada wyjście przekaźnikowe 230V / 16A.

• Zasilanie: ~230 V / 50 Hz
• Pobór prądu: 0.4 W / max. 1.5 W
• Maksymalne napięcie przełączania: 250 V AC / 24 V DC
• Minimalne zasilanie DC: 0.5 W
• Wymiary: 18 x 90 x 65 mm

• Zużycie energii w trybie awaryjnym: 5 mA/25 mA,
• Wymiary: 70 x 40 x 15 mm,
• Zasilanie: 12 V z magistrali centrali,
• Zakres temperatur pracy: od -10°C do +40°C.

• Zasięg roboczy modułu GSM: 2G (GSM, EDGE) 900/1800 MHz, 3G 900/2100 MHz (B8, B1), 4G (LTE) 800/900/1800/2100/2600 MHz (B20, B8, B3, B1, B7),
• Wymiary: 70mm x 37mm x 25mm,
• Zastosowanie: Wewnętrzne,
• Zasilanie: 9~ 15V z magistrali centrali,
• Zakres temperatur pracy: od -10°C do +40°C.

• Metoda sygnalizacji: świetlna (czerwona dioda),
• Tęperatury pracy:10°C do +40°C,
• Wymiary: 62 x 36 x 27 mm,
• Zasilanie: 12 V z magistrali centrali.

• Zasięg roboczy modułu GSM: 2G (GSM, EDGE) 900/1800 MHz, 3G 900/2100 MHz (B8, B1), 4G (LTE) 800/900/1800/2100/2600 MHz (B20, B8, B3, B1, B7),
• Wymiary: 82mm x 38mm x 32mm,
• Zastosowanie: Wewnętrzne,
• Zasilanie: 8~ 15V z magistrali centrali,
• Zakres temperatur pracy: od -10°C do +40°C.
