JA-115M-AN Jablotron miniaturowy czujnik magnetyczny z magistralą

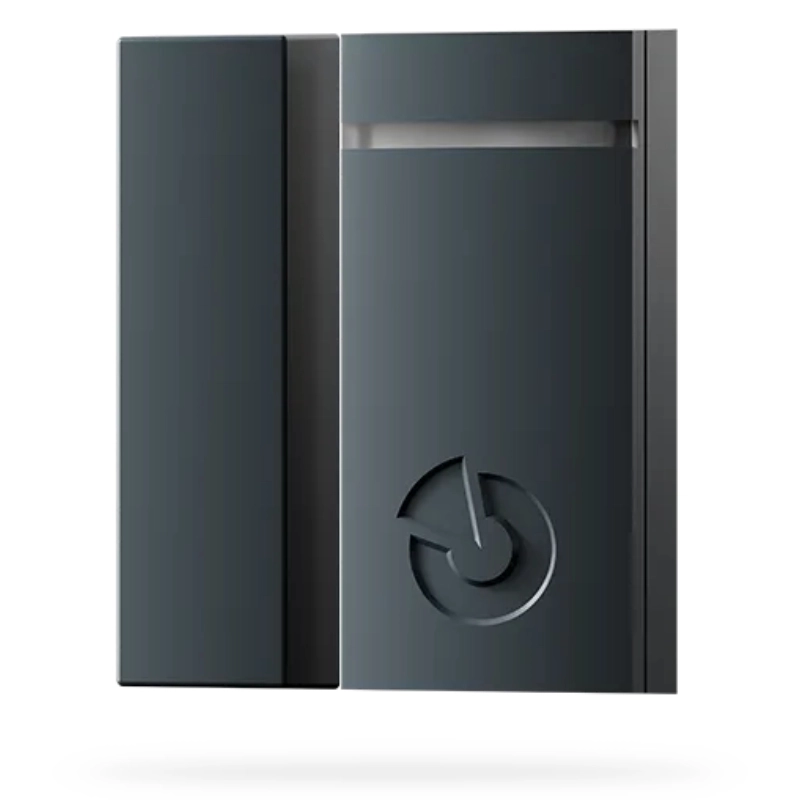

Czujka magnetyczna otwarcia BUS Jablotron JA-115M-AN antracytowa.

Kompatybilna z centralami JA-102K, JA-103K i JA-107K kompaktowa czujka otwarcia model JA-115M-AN marki Jablotron przeznaczona jest do precyzyjnego wykrywania otwarcia drzwi, okien oraz podobnych przegród za pomocą magnesu. Urządzenie działa w oparciu o magistralę BUS, przesyłając do centrali informacje o stanie oraz oferując zabezpieczenie antysabotażowe. Estetyczna biała wersja ułatwia dyskretny montaż na białych profilach w domach, biurach oraz obiektach usługowych.

Funkcje i działanie

Czujka realizuje detekcję otwarcia na podstawie zmiany pola magnetycznego wywołanej oddaleniem magnesu od korpusu. Informacje o zdarzeniach aktywacji oraz dezaktywacji raportowane są bezpośrednio do centrali poprzez magistralę BUS. Wbudowany styk sabotażowy natychmiast wykrywa otwarcie obudowy, wyzwalając alarm sabotażowy. Urządzenie wyposażono także w sygnalizację optyczną LED, której działanie można w razie potrzeby wyłączyć w ustawieniach programowych.

Instalacja i konfiguracja w systemie

Podczas montażu elektronikę czujki należy instalować na elemencie stałym takim jak ościeżnica lub rama, natomiast magnes na elemencie ruchomym, unikając bezpośredniego montażu na powierzchniach metalowych mogących zaburzać pracę pola magnetycznego. Do okablowania zaleca się stosowanie przewodów CC-01 lub CC-02, pamiętając, że magistrala Jablotron nie może pracować w konfiguracji pętli pierścienia, a wszelkie prace przy podłączaniu należy wykonywać przy odłączonym zasilaniu. Rejestracja i konfiguracja odbywają się w programie F-Link, gdzie po uruchomieniu trybu przypisywania naciska się styk sabotażowy lub wprowadza kod produkcyjny.

Kluczowe cechy JA-115M-AN

• Typ urządzenia: Czujka magnetyczna otwarcia drzwi i okien,
• Kompatybilność: Centrale Jablotron JA-102K, JA-103K, JA-107K,
• Zabezpieczenie antysabotażowe: Wykrycie otwarcia obudowy,
• Sygnalizacja: Dioda LED żółta i czerwona z opcją wyłączenia w F-Link,
• Zalecane okablowanie: CC-01 lub CC-02,
• Zalecane wkręty montażowe: 4 sztuki o średnicy 3 mm z łbem półokrągłym,
• Kolor obudowy: Antracytowy,
• Klasa środowiskowa: II wewnętrzna.

Specyfikacja techniczna JA-115M-AN

Zastosowanie

Czujnik JA-115M-AN doskonale sprawdza się w instalacjach wymagających dyskretnego zabezpieczenia obwodowego stolarki okiennej i drzwiowej w eleganckim kolorze antracytowym, gwarantując pełną integrację z magistralą alarmową.
