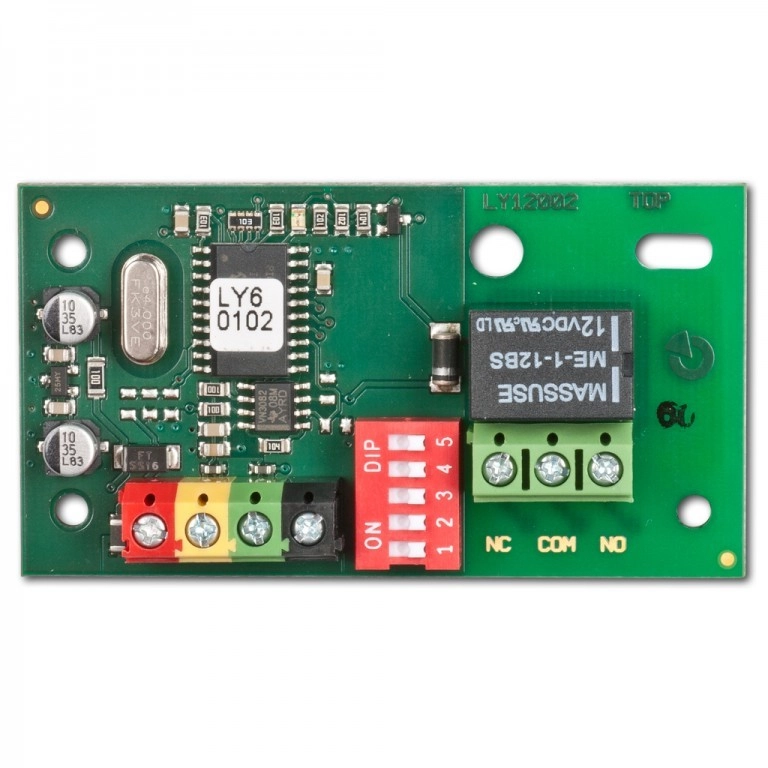

JA-111N jest modułem sterowania podłączanym do magistrali cyfrowej BUS i nie zajmuje w systemie konkretnego adresu. Posiada jedno przełączalne wyjście przekaźnikowe (1A, NO lub NC) Zależnie od ustawiania przełączników jest ono przyporządkowane do 1 z 32 wyjść PG centrali sterującej. Zasilanie modułu odbywa się z magistrali cyfrowej. Urządzenie może być instalowane w specialnej obudowie JA-190PL
Parametry techniczne:
Zasilanie | Szyna Bus 12V (od 9 do 15 V) |
Pobór prądu podczas tworzenia kopii zapasowej (przekaźnik otwarty / zamknięty) | 5 mA / 25 mA |
Pobór prądu | 25 mA |
Styków przekaźnika: | |
Maksymalne napięcie łączeniowe | 50V AC / 60VDC |
Maksymalne natęrzenie | 2A |
Minimalne natęrzenie | 10 mA |
Wymiary | 70 x 38 x 15 mm |
Klasyfikacja | Klasa 2 wg EN 50131-1, EN 50131-3 |
Środowisko | EN 50131-1 zalecane w pomieszczeniach |
Zakres temperatur pracy | od -10 do +40°C |
Zgodność z normą | EN 50130-4, EN 55022 |
