JK-102KRYE-W-SET Jablotron Mercury zestaw bezprzewodowy
- JK-102KRYE-W-SET
- Darmowa dostawa

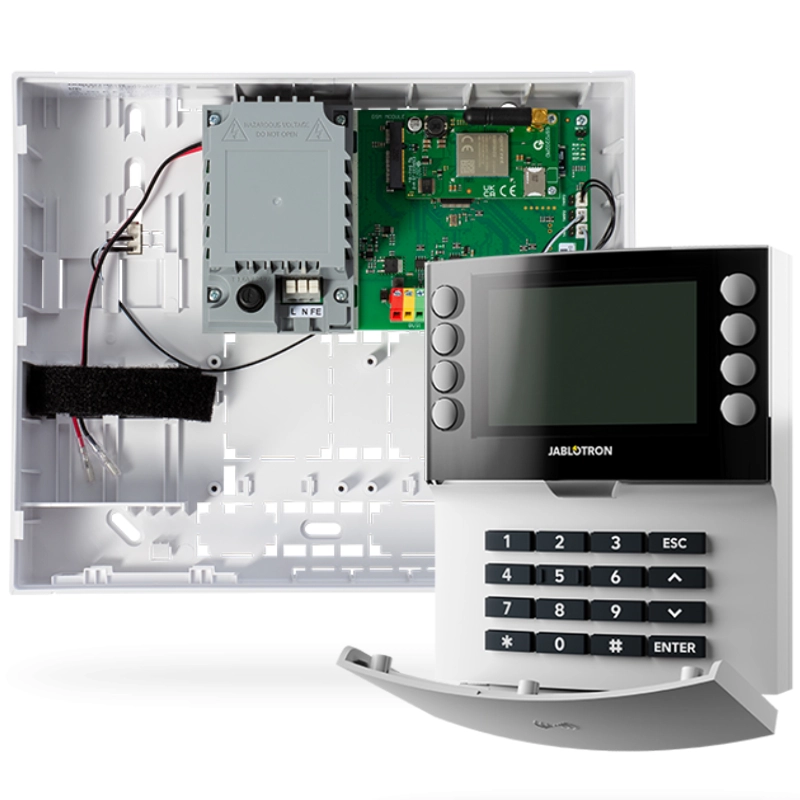

Zestaw bezprzewodowy model JK-102KRYE-SET marki Jablotron z serii Mercury.
Zestaw jest przystosowany do zastosowania w małych obiektach, takich jak: mieszkania, domy, biura, małe sklepy. Można go rozbudować o kolejne produkty serii JABLOTRON Mercury / Jablotron 100+.
Skład zestawu JK-102KRYE-SET
- JA-102KRY - Bezprzewodowa centrala alarmowa z serii JABLOTRON MERCURY z wbudowanym komunikatorem LAN, GSM i modułem radiowym JA-111R
- JA-155E - Bezprzewodowa klawiatura LCD z czytnikiem RFID
- W skład zestawu nie wchodzi akumulator, ani baterie [AKU 12V/2.3Ah x 1, LR6 AA 1,5V x 4]
Charakterystyka
- Obsługa: Max. 31 urządzeń bezprzewodowych lub przewodowych na magistralę,
- Użytkownicy: Do 32 identyfikowanych użytkowników,
- Podział systemu: 4 niezależne strefy,
- Wyjścia PG: 2x, każde z możliwością programowania,
- 1 listwa zaciskową do podłączenia magistrali,
- 1 złącze dla wbudowanego modułu radiowego (JA-111R),
- 1 złącze dla komunikatora GSM/GPRS (JA-194Y-LITE).
Dane techniczne
Centrala alarmowa JA-102KY | |
System alarmowy | Jablotron Mercury |
Typ instalatora | Przewodowa (BUS) i bezprzewodowa (radio) |
Centrala alarmowa zasilacz / częstotliwość / bezpiecznik | ~ 110-230 V/50-60 Hz, maks. 0,28 A z bezpiecznikiem F1,6 A/250 V, klasa ochrony II |
Zasilanie / prąd maks. | 23 VA / 0,1 A |
Klasa ochrony | II. |
Akumulator zapasowy | 12 V; maks. 2,6 Ah (żel ołowiowy) |
Słabe napięcie baterii zapasowej (wskaźnik awarii) | ≤11 V |
Maksymalny czas ładowania akumulatora (80% pojemności) | 72 h |
Napięcie zasilania magistrali / maks. tętnienie (czerwony - czarny) | 12,0 ÷ 13,8 VDC / ±100 mV |
Maks. ciągły pobór prądu z centrali alarmowej | 1000 mA z 12-godzinnym podtrzymaniem (akumulator 2,6 Ah): |
Maks. liczba stref | 4 |
Maks. liczba urządzeń peryferyjnych | 31 urządzeń peryferyjnych + 31 zdalnych sterowników |
Maks. liczba użytkowników | 32 (serwis, administrator + 30 użytkowników) |
Maks. liczba wyjść PG | 2 |
Połączenia alarmowe | Magistrala Jablotron – dedykowane połączenie kablowe Połączenie bezprzewodowe (z JA-111R) - dedykowane połączenie bezprzewodowe Protokół Jablotron |
Klasyfikacja urządzenia alarmowego | Poziom bezpieczeństwa 2 / klasa środowiskowa |
Zgodnie z normami | EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 (przy użyciu modułu radiowego), EN 50131- 10, EN 50136-1, EN 50136-2 |
Środowisko pracy | Wewnętrzne ogólne |
Zakres temperatury pracy/wilgotności | -10 °C do +40 °C/75% bez kondensacji |
Zasilacz | Typ A - zasilanie podstawowe z akumulatorem awaryjnym |
Pojemność pamięci zdarzeń | ok. 7 milionów ostatnich zdarzeń, w tym źródło, data i godzina |
Reakcja systemu na utratę komunikacji z peryferiami | Awaria lub sabotaż – w zależności od ustawień i profilu
|
Reakcja systemu na błędnie wprowadzone kody | po 10 błędnie wprowadzonych kodach ogłaszany jest alarm sabotażowy i w zależności od włączonego profilu blokowane są wszystkie urządzenia sterujące na 10 min |
Klasyfikacja ATS | Obsługiwane klasy ATS: SP2 - SP5, DP2 - DP4 SPT: Typ Z Typ pracy: Pass-through LAN na płycie: SP2 - SP5 (z protokołem IP) JA-194Y LITE SP3 - SP5 (JABLO IP, ANSI SIA, DC- 09) LAN + JA-194Y LITE DP2 - DP4 JABLO IP, ANSI SIA, DC-09) |
Protokoły Transmisji Alarmów | ATS JABLO IP, SIA IP, Contact ID |
Zabezpieczenie ATC przed podmianą i ochrona informacji | Protokoły Jablotron: własne szyfrowanie AES z minimum 128-bitowym kluczem ANSI SIA Protokół DC-09.2012 z 128-bitowym szyfrowaniem AES |
Komunikacja LAN Interfejs | Ethernet CAT 5 (RJ-45) |
Wymiary | 268 x 225 x 83 mm |
Waga z/bez ACU | 1809 g/ 919 g |
Podstawowe parametry modułu | 868,1 MHz, <25 mW, GFSK <80 kHz |
Emisja radiowa | ETSI EN 300 220-2 (moduł JA-111R) |
EMC | EN 50130-4, EN 55032, ETSI EN 301 489-1, ETSI EN 301 489-3 |
Bezpieczeństwo elektryczne | EN IEC 62368-1 |
Warunki działania modułu radiowego | CTU VO-R10 (ERC REC 70-03) |
Organizacja certyfikująca | TREZOR TEST (nr 3025) |
Klawiatura LED z RFID JA-155e | |
Zasilanie | 4 x baterie alkaliczne, typ: AA (LR6) 1,5 V Uwaga: zestaw nie zawiera baterii |
Typowa żywotność baterii | 1-2 lata |
Stan niskiego napięcia baterii | <4,5 V |
Spoczynkowy pobór prądu (6 V) | 245 μA |
Maksymalny pobór prądu (6 V) | 115 mA |
Zasilacz zewnętrzny | 12 V +/-1 V typ. 45 mA, maks. 100 mA |
Maksymalna długość kabla | 3 m |
Pasmo komunikacji | 868,1 MHz, protokół JABLOTRON |
Maksymalna moc częstotliwości radiowej (ERP) | <25 mW |
Zasięg komunikacji | ok. 200 m (otwarta przestrzeń) |
Częstotliwość RFID | 125 kHz |
Maksymalna siła pola magnetycznego RFID | -5,4 dBμA/m (mierzone w odległości 10 m) |
Wymiary | 110 x 136 x 33 mm |
Waga | 285 gr |
Klasyfikacja | stopień bezpieczeństwa 2/klasa środowiskowa II zgodnie z EN 50131-1 |
Środowisko | ogólne wewnętrzne |
Zakres temperatury pracy | -10°C do +40°C |
Średnia wilgotność robocza | 75% RH, bez kondensacji |
Jednostka certyfikująca | Trezor Test sro (nr 3025) |
Zgodnie z | ETSI EN 300 220-1,-2, ETSI EN 300 3300, EN 50130-4, EN 55032, EN 62368-1, EN 50581, EN 50131-1, EN 50131-3, EN 50131-5-3, EN 50131-6 |
Możliwość obsługi wg | ERC REC 70-03 |
Zalecany wkręt montażowy | 4 x ø 3,5 x 40 mm (głowa półokrągła) |
